ESI planet 22c

Ett litet format med två ljudvägar åt båda håll

Du får ett kompakt Dante-ljudkort med två analoga ingångar och två analoga utgångar i ett format på 110 x 110 x 25 mm. Själva enheten väger 236 gram, så den tar lite plats i en installation eller i en reservutrustning. Några andra delar av förpackningens innehåll anges inte i underlaget, så räkna inte med att exempelvis strömförsörjning eller nätverkskabel ingår utan att kontrollera det före köp.

ESI planet 22c är ett ljudkort (ljudinterface) för att skicka och ta emot ljud över ett Dante-nätverk. Det riktar sig till dig som redan använder Dante eller behöver föra ljud mellan platser där traditionell kabeldragning inte passar. De två in- och utgångarna ger en dubbelriktad förbindelse, användbart när du både vill skicka ljud vidare och ta emot en signal på samma enhet.

Anslutningar och nivåer

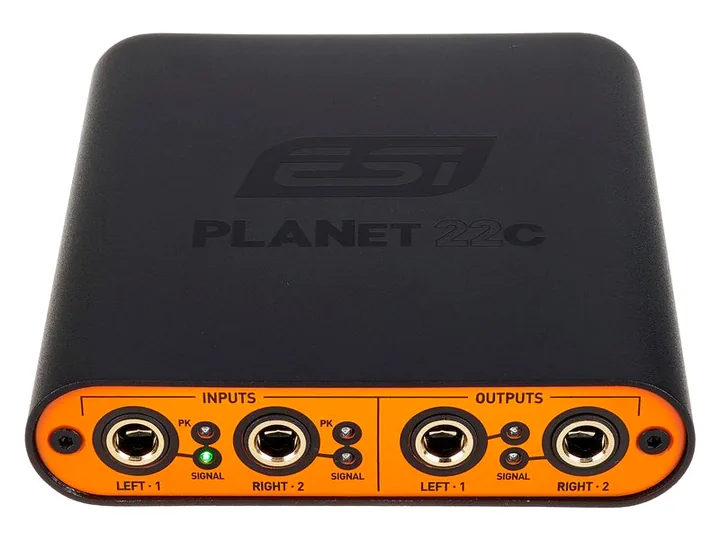

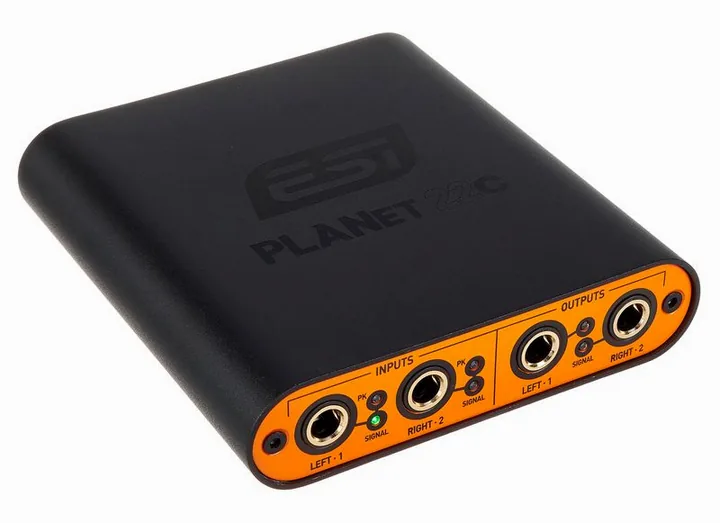

De analoga anslutningarna är balanserade 6,3 mm telejack. Ingångs- och utgångsnivå kan växlas mellan -10 dBV och +4 dBu, vilket ger möjlighet att anpassa anslutningen till olika ljudutrustning. Maximal ingångs- och utgångsnivå anges till +6 dBV vid -10 dBV-inställning och +20 dBu vid +4 dBu-inställning.

Ingångsimpedansen är 10 kOhm och utgångsimpedansen 110 ohm. Det dynamiska omfånget anges till 110 dBA för ingångarna och 120 dBA för utgångarna. Den skillnaden är värd att notera om du jämför tekniska data med andra ljudkort, eftersom ingångs- och utgångsvärdena inte är identiska.

Frekvensomfånget anges från 20 Hz till 20 000 Hz med en avvikelse på +/- 0,05 dB. Den digitala omvandlaren är från Burr-Brown och arbetar med 24 bitars bitdjup. Samplingsfrekvenserna är 44,1, 48, 88,2 och 96 kHz. Det ger flera vanliga format för nätverksljud, men enheten har inte stöd för högre samplingsfrekvenser enligt specifikationen.

Ström, nätverk och datorprogram

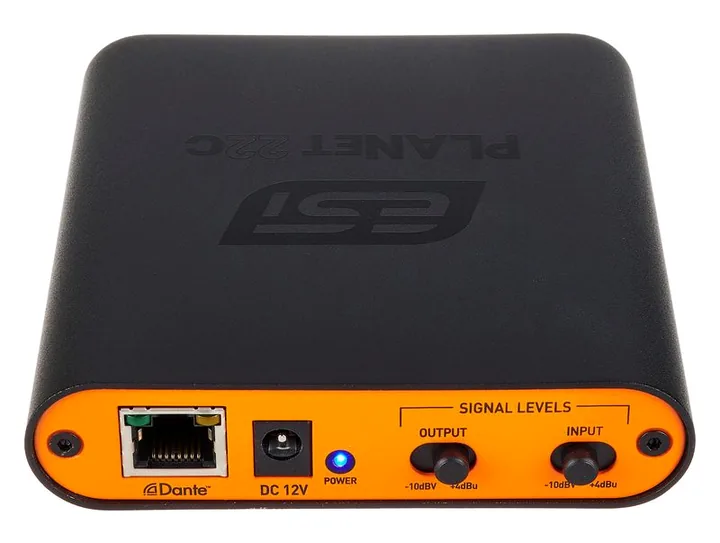

Ström kan tillföras via en extern likströmsadapter eller PoE, alltså ström över nätverkskabeln. Det kan förenkla placeringen när nätverksuttaget finns nära, men kundernas kommentarer om PoE går åt olika håll. En användare uppger att enheten fungerade utan problem med PoE, medan en annan beskriver att den blev mycket varm och därefter fungerade intermittent. En ytterligare användare rapporterar värme vid PoE. Det är därför klokt att väga in placering och ventilation, särskilt om enheten ska sitta inkapslad eller användas kontinuerligt.

Den angivna latensen är upp till 1 ms, beroende på nätverkskonfigurationen. Det är alltså inte ett fristående löfte om samma värde i varje Dante-nätverk. Konfigurationen påverkar resultatet, och du behöver se till att nätverkets inställningar passar signalvägen. För datoranvändning kan planet 22c även kopplas till ljudprogram på PC eller Mac med tillvalet Dante Virtual Soundcard. Programvaran är inte angiven som en del av själva enheten.

Vad användarna lyfter fram

Flera köpare beskriver att enheten fyllt sin roll för att skicka ljud mellan rum eller delar av större ljudsystem. En användare berättar att den använts som reservlösning och snabbt kunnat föra ljud till ett annat rum. En annan uppskattar att den kan skapa en ljudväg mellan två datorer som använder Dante Virtual Soundcard. Kommentarerna pekar på ett tydligt användningsområde: enkel in- och utmatning där Dante redan finns på plats.

En köpare uppger att enheten fungerat kontinuerligt i flera veckor utan avbrott, medan andra beskriver problemfri drift i sina installationer. Det finns också en rapport om ljudstörningar när enheten placerades mycket nära en trådlös mottagare. Störningarna försvann när avståndet ökades. En användare nämner dessutom att statisk IP-adressering inte stöds. Om din nätverksmiljö kräver fasta adresser bör du därför kontrollera att den begränsningen fungerar för ditt upplägg.

Passar när Dante redan är en del av systemet

ESI planet 22c har en avgränsad uppgift: två analoga kanaler in och ut via Dante, i en liten och lätt enhet. Den passar dig som behöver koppla in eller flytta ljud över ett befintligt nätverk och vill kunna välja mellan extern ström och PoE. De balanserade telejacken och valbara nivåerna gör den lättare att passa in med annan ljudutrustning.

För dig som söker ett ljudkort med fler anslutningar, avancerad kontroll eller dokumenterat stöd för statisk IP är specifikationen mindre övertygande. Kundernas kommentarer om värme med PoE är också värda att ta på allvar. I sin prisklass framstår planet 22c främst som en relativt enkel Dante-lösning. Värdet beror därför på att du faktiskt behöver den typen av nätverksanslutning och att två in- och utgångar räcker för din signalväg.
