DiGiGrid IOC

Behöver du samla många ljudanslutningar i en enda rackenhet?

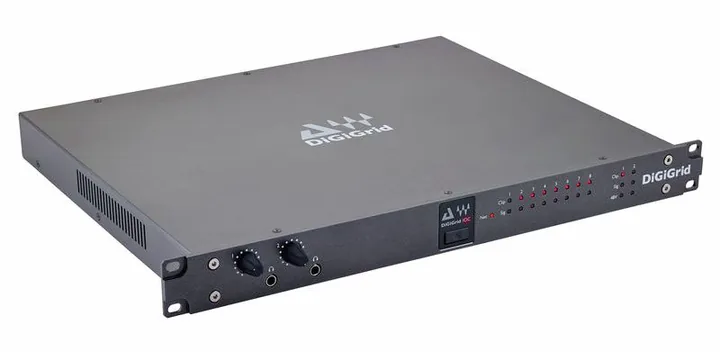

DiGiGrid IOC är byggd för dig som vill ansluta analog och digital utrustning i ett 19-tums rackformat på 1U. Den kombinerar mikrofon- och linjeingångar, Sub-D25-anslutningar, AES och ADAT med två nätverksanslutningar. Den stora fördelen är alltså mängden anslutningar på liten höjd. Samtidigt behöver du planera kablaget noga, särskilt om dina AES-enheter använder XLR.

Anslutningar för en omfattande studio

På ingångssidan finns två kombinerade XLR- och 6,3 mm-jackingångar för mikrofon- eller linjesignal. De två ingångarna kan få fantommatning (48 V), vilket är användbart när du ansluter mikrofoner som behöver den strömförsörjningen. Produktuppgifterna anger inte separata reglage eller detaljer om hur ingångarnas förstärkning hanteras, så sådana funktioner bör du inte ta för givna.

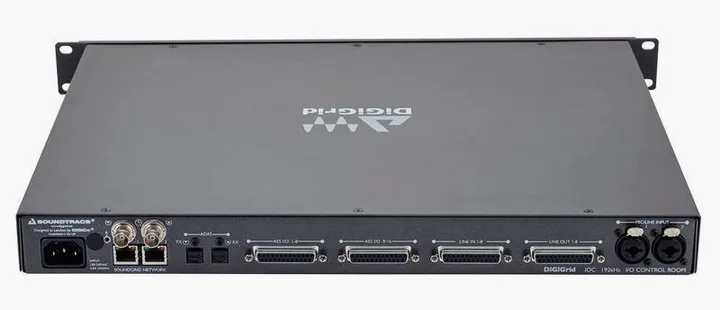

Därtill kommer åtta linjeingångar och åtta linjeutgångar via Sub-D25. Det ger många analoga kanaler, men anslutningen kräver rätt flerkanalskabel eller breakout-kablage. Om din utrustning har vanliga XLR- eller teleanslutningar behöver du kontrollera kabeltypen och kopplingen innan du bygger systemet. Kontaktdonet i sig berättar inte om en viss kabel är balanserad eller obalanserad.

Den digitala sidan omfattar 16 AES-ingångar och -utgångar samt en ADAT-ingång och -utgång. Word Clock finns också för synkronisering med annan digital utrustning. Tillsammans ger detta flera sätt att koppla IOC till ett befintligt studiorigg. Exakt hur kanalerna routas eller hur klocksynkroniseringen ställs in framgår inte av specifikationerna, så kontrollera kompatibilitet och arbetsflöde mot resten av din utrustning.

Två hörlursutgångar och nätverksanslutningar

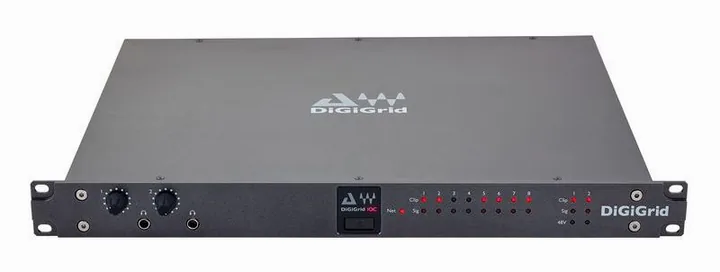

På fronten sitter två stereoanslutningar för hörlurar med 6,3 mm-kontakt. Utgångarna kan regleras separat, vilket gör det möjligt att ställa olika nivåer för två lyssningsplatser. Uppgifterna säger däremot inte något om hörlursförstärkarens uteffekt eller om varje utgång har en egen mix. Om sådana detaljer är viktiga för dig behöver du söka kompletterande information före köp.

Två Ethernet-anslutningar ingår. De passar produktens roll i en nätverksbaserad ljudmiljö, men specifikationen beskriver inte nätverksfunktionerna närmare. Räkna därför inte med en viss funktion för styrning eller kanaltransport utan att först kontrollera att den stöds i din tänkta uppsättning. IOC har också ett format på 1U, så den tar begränsat vertikalt utrymme i ett rack, men du behöver fortfarande lämna plats för anslutningarna och kablarna bakom enheten.

Bitdjup, samplingsfrekvens och användningsområde

Enheten anges arbeta med 24 bitars bitdjup och en samplingsfrekvens på 96 kHz. Det placerar den i en kategori av studioutrustning avsedd för flerkanalig hantering av ljud. Uppgifterna räcker däremot inte för att bedöma AD/DA-omvandlarnas ljudprestanda, dynamiskt omfång eller brusgolv. Det finns heller inga specificerade värden för latens. Om dessa egenskaper styr ditt val bör du jämföra fullständiga tekniska data från tillverkaren.

IOC framstår främst som en anslutningsenhet för dig som redan har flera externa ljudkällor eller apparater och vill samla dem i ett system. Kombinationen av analoga Sub-D25-kanaler, AES, ADAT och Word Clock ger flexibilitet i fråga om anslutningstyper. Den är mindre självklar för en enkel inspelningsplats där några få ingångar och utgångar räcker, eftersom flera av dess anslutningar då kan bli överflödiga.

Vad köparnas kommentarer tillför

En användare beskriver enheten som ett bra sätt att utöka ett SoundGrid-system med extern utrustning och uppskattar metallkonstruktionen. En annan lyfter fram att lösningen fungerar väl som en samlad enhet, men påpekar att det kan vara svårt att hitta omvandlingskablar från AES på DB25 till XLR. Det är en konkret sak att undersöka innan du beställer kablage, särskilt om dina digitala enheter har XLR som standardanslutning.

Kommentarerna är positiva, men de ersätter inte tekniska uppgifter om ljudkvalitet, stabilitet eller kompatibilitet med just din dator och programvara. Säkerställ att nätverkslösningen passar din befintliga miljö och att du kan ordna rätt Sub-D25- och AES-kablar.

Vem passar DiGiGrid IOC för?

IOC är ett rimligt alternativ att överväga om du behöver många anslutningar i ett kompakt rackformat och redan arbetar med digital och analog studioutrustning. De två hörlursutgångarna, AES, ADAT och Word Clock breddar anslutningsmöjligheterna, medan de åtta linjeingångarna och åtta linjeutgångarna ger plats för flera externa apparater. Innan du väljer den bör du framför allt kartlägga kabelbehovet och kontrollera att nätverks- och digitalanslutningarna passar resten av din utrustning.
