RTW TouchMonitor 5 Ravenna

16 kanaler för mätning i Ravenna-nätverk

Med stöd för 16 Ravenna-kanaler är RTW TouchMonitor 5 Ravenna byggd för att övervaka stereo, surround och immersiva ljudformat från en kompakt skrivbordsenhet. Den riktar sig framför allt till dig som arbetar i en Ravenna-baserad ljudmiljö och behöver mätinformation på en fysisk pekskärm. AES67 och ST 2110 stöds också, och de angivna formaten omfattar bland annat 5.1 och 7.1.4.

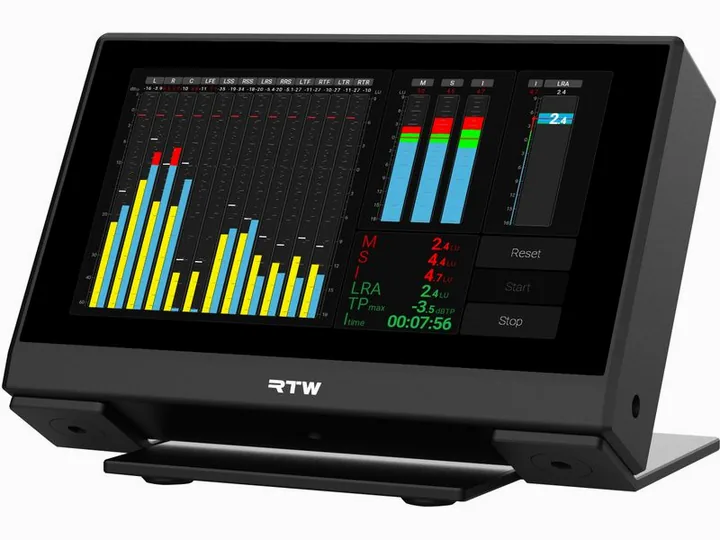

Enheten är konfigurerbar och har en pekskärm på fem tum. Du kan anpassa skärmvyerna efter vilken information du vill ha framför dig. Det gör den till ett flexibelt mätverktyg, men uppgifterna anger inte hur många vyer som kan sparas eller hur själva anpassningen går till. Den webbaserade användargränssnittet ger ytterligare ett sätt att hantera enheten, även om detaljer om funktionerna där inte framgår.

Mätvyer för nivå, ljudstyrka och korrelation

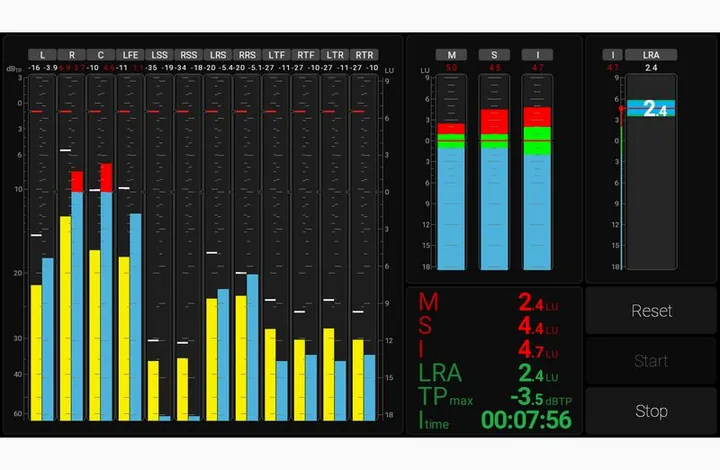

Mätfunktionerna omfattar nivåmätare, korrelationsmätare och vektorskop. Du kan välja mellan visningar för PPM, True Peak, ljudstyrka, LRA, diagram och rörspoleinstrument. Dessutom kan viktiga värden visas numeriskt, däribland M, S, I, LRA och TPmax. Även Mmax, Smax, IDauer, Sd, Id, LRAd och D% finns med i listan. Det ger en kombination av grafiska och numeriska sätt att följa signalen, men specifikationen beskriver inte mätstandarder eller vilka inställningsmöjligheter varje visning har.

Den breda uppsättningen mätvisningar passar arbetsflöden där du behöver hålla koll på flera egenskaper hos ljudsignalen. Samtidigt är det viktigt att skilja enhetens funktion från en komplett monitorlösning: den har inga analoga ingångar, ingen inbyggd AD/DA-omvandlare och ingen summeringsfunktion. Den anges inte heller ha ingångar för tvåspårsljud. Signalhanteringen är alltså knuten till de stödda ljudnäten, snarare än till analoga anslutningar eller fristående inspelning.

Utgångar och format sätter ramarna

Specifikationen anger 16 stereoutgångar för monitorering och stöd för upp till 96 kHz samplingsfrekvens. Den beskriver däremot inte anslutningarnas exakta utformning eller hur utgångarna routas. Om din anläggning kräver hörlursanslutning behöver du en annan lösning, eftersom TouchMonitor 5 Ravenna saknar hörlursuttag. Talkback-funktion och fjärrkontroll ingår inte heller enligt uppgifterna.

För surround och immersivt ljud ger stödet för format som 5.1 och 7.1.4 en tydlig bild av tänkta användningsområden. Det betyder ändå inte att enheten själv skapar eller bearbetar dessa ljudformat. Produktinformationen beskriver den som en mätare för Ravenna-baserade nätverk, och anger inte någon mixer, signalprocessor eller inbyggd ljudomvandling. Om du främst söker en mätlösning för ett nätverksbaserat produktionssystem är den inriktningen relevant. För en analog studio utan Ravenna-anslutning är frånvaron av analoga ingångar en avgörande begränsning.

Kompakt format med ström via nätverket

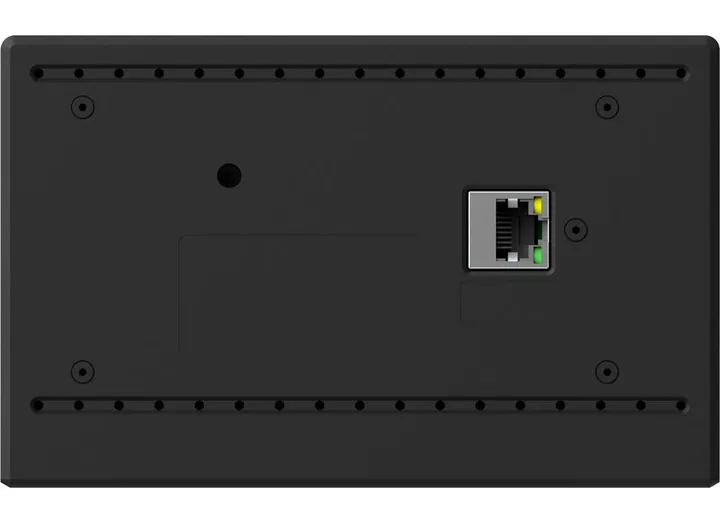

Enheten mäter 149,5 × 94 × 92,7 mm och väger 0,7 kg. Den tar därmed lite plats på skrivbordet jämfört med större fristående mätutrustning. Strömförsörjningen sker via Ethernet med PoE enligt IEEE 802.3af. Det minskar behovet av en separat strömkälla, men kräver att nätverksinstallationen kan leverera kompatibel PoE-ström. Uppgifterna säger inget om medföljande strömtillbehör eller nätverkskablar.

Pekskärmen, de anpassningsbara vyerna och det webbaserade gränssnittet är centrala delar av upplägget. Någon fysisk fjärrkontroll ingår inte, så det finns ingen grund för att räkna med separat hårdvarustyrning. Eftersom skärmen är fem tum är det också klokt att väga den kompakta storleken mot hur mycket information du vill se samtidigt. Produktdata anger flera mätlägen, men inte hur de olika instrumenten visas sida vid sida.

Vem får mest nytta av den?

RTW TouchMonitor 5 Ravenna är mest relevant för dig som behöver följa upp till 16 kanaler i Ravenna, AES67 eller ST 2110 och värdesätter flera mätvisningar i en liten skrivbordsenhet. Stödet för stereo, surround och immersiva format gör användningsområdet bredare än en enkel nivåmätare. Däremot saknas funktioner som hörlursuttag, talkback, analog anslutning, summering och inbyggd AD/DA-omvandlare.

Prisklassen är mycket hög, så värdet beror på om du faktiskt behöver nätverksbaserad mätning med stöd för de angivna formaten. Om du bara behöver grundläggande nivåvisning eller anslutningar för analog ljudutrustning framstår många av enhetens nätverksfunktioner som mindre relevanta, medan de saknade analoga anslutningarna blir ett konkret hinder. För en etablerad Ravenna-miljö är kombinationen av kanalstöd, mätinstrument och anpassningsbar pekskärm dess tydligaste argument. Specifikationerna räcker däremot inte för att dra slutsatser om användargränssnittets snabbhet, skärmens läsbarhet eller hur enkelt systemet är att konfigurera.
